在钢铁冶金、电力锅炉、石油化工等高温工业领域,火焰往往既是生产过程的产物,也是监测诊断的“障碍物”。当工程师试图测量炉内物料温度、评估炉管健康状况时,前方熊熊燃烧的火焰就像一个永不熄灭的“屏风”,将真实目标笼罩在高温辐射的迷雾之中。传统可见光相机面对火焰,看到的是刺眼的眩光和模糊的轮廓;普通长波红外热像仪也难以穿透火焰辐射的干扰,测得的温度数据常常“真假难辨”。格物优信6800-NA中波制冷热像仪的出现,正是为了破解这一长期困扰高温工业的测温困局。
为什么中波红外能“穿透”火焰?
解答这个问题,首先要理解火焰在不同波段的辐射特性。火焰中的高温气体——尤其是燃烧产生的二氧化碳和水蒸气——在不同波长下表现出截然不同的辐射行为。研究表明,火焰在中波红外(3.7μm–4.8μm)波段虽然具有强烈的辐射特征,但同时也存在某些特定的“透明窗口”。相比之下,短波红外穿透力偏弱,而长波红外则更容易被火焰自身的辐射所淹没。
中波红外波段(3–5μm)恰好处于一个“甜蜜点”:它对高温目标的热辐射高度敏感,同时又能在一定程度上“绕过”或“穿透”火焰层,直接获取后方目标的真实热辐射信息。这一物理特性正是格物优信6800-NA能够实现“透火测温”的根本所在。在实际应用中,该设备在炼油厂裂解炉等场景下,能够穿透火焰层准确监测炉管表面温度,结合深度学习算法重构温度场三维模型,将火焰干扰造成的测温误差控制在±5℃以内。
硬核参数:为“透火测温”而生的技术底气

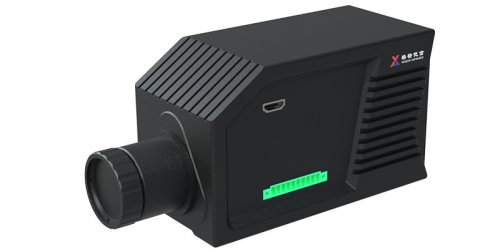

6800-NA之所以能够胜任火焰穿透测温的严苛任务,背后是一系列硬核技术参数的支撑。该设备搭载锑化铟(InSb)制冷型探测器,波长范围覆盖3.7–4.8μm,恰好处于中波红外火焰穿透的黄金窗口。640×512的高红外分辨率和15μm像素尺寸,确保了即使在火焰后方,也能清晰分辨目标的温度分布细节。
更令人印象深刻的是其超高帧率表现:在640×512全分辨率下可达200Hz,而在小窗口模式下帧率最高可飙升至4182Hz。这意味着即使在火焰剧烈抖动、目标快速运动的场景中,6800-NA也能做到“帧帧清晰”,彻底杜绝因运动拖影导致的数据失真。在火箭发动机尾喷口监测等航天级应用中,该设备成功实现了对3000℃尾焰后方喷口物理温度的实时闭环监测,为发动机热防护系统的评估提供了可靠依据。
此外,该设备热灵敏度NETD≤20mK,可分辨0.02℃级的微小温差,测温精度在600℃以内优于±1℃,高温段亦达到优于±2%的高标准。积分时间最短可达5微秒,即使面对爆炸级别的强光干扰,也能通过极短曝光锁定目标温度,避免图像过曝。
实战场景:火焰遮挡测温的四大核心应用
6800-NA的火焰穿透测温能力,在多个高温工业场景中得到了实战验证。
钢铁冶金:转炉与回转窑的“透视之眼”。 在转炉炼钢过程中,炉内温度极高,传统方式仅能凭借炉口火焰的颜色和跳动状态间接判断炉内情况,宛如“盲人摸象”。格物优信转炉炉口火焰分析系统,通过高清红外相机获取实时火焰图像,结合PLC数据推算符合炼钢进程的温度曲线-。在回转窑监测中,红外热像仪能够“穿透”火焰,清晰捕捉窑筒体表面及窑内物料的温度分布全景图,及时发现内衬减薄导致的局部异常高温区域,实现红窑事故的早期预警。
电力锅炉:揭开炉膛“黑箱”的面纱。 火力发电锅炉炉膛内,火焰的遮蔽效应使得传统监测手段难以全面掌握炉内温度场分布。锅炉如同一只“黑箱”,燃烧状态难以监测,限制了机组参与低负荷深度调峰的能力。中波制冷热像仪凭借其火焰穿透能力,能够实时获取炉膛火焰辐射信息,通过图像处理计算并显示炉膛火焰的三维温度分布,为锅炉燃烧优化提供关键数据支撑。
石油化工:裂解炉管温度与火炬燃烧状态的双重监测。 在炼油厂裂解炉中,炉管表面的温度直接关系到裂解效率和设备寿命。但炉膛内的火焰层如同一道屏障,使得传统手段难以直接测量炉管温度。格物优信中波制冷热像仪依托中波波段光谱特性,成功穿透火焰层实现炉管表面温度的精准监测。在高架火炬监测方面,该设备同样大显身手。火炬是否充分燃烧直接关系到可燃气体能否达标排放,但肉眼和普通相机难以穿透火焰、雨雪、大雾等干扰。格物优信红外热像仪搭载独家测温算法,能够精准屏蔽恶劣环境干扰,实时输出准确的温度数据,结合AI算法判断燃烧程度,为环保合规提供坚实保障。
航空航天:穿透尾焰监测发动机“心脏”。 火箭发动机喷射出温度高达3000℃的炽焰,其尾喷口与尾焰状态直接反映发动机健康状况。面对传统设备难以穿透的火焰层,6800-NA能够“无视”火焰辐射的干扰,直达尾焰后方的喷口壁面,实现对发动机喷口物理温度的实时闭环监测。这种能力为发动机热防护系统的评估和燃烧不稳定性诊断提供了前所未有的数据支撑。
结语:国产高端热像仪的突围之路
格物优信6800-NA中波制冷热像仪不仅是一款测温设备,更代表了国产高端科研仪器从“跟跑”到“并跑”的坚实一步。在高温、高速、高精度的极端检测需求面前,国产设备正在用硬核技术回应行业期待。当火焰不再是测温的障碍,当高温过程变得清晰可见,工业生产的智能化升级和安全保障将迈上新的台阶。格物优信以“火眼金睛”守护每一座炉窑、每一根炉管、每一次点火升空——这不仅是技术的突破,更是国产高端仪器走向舞台中央的有力宣言。
