半导体检测、晶圆检测与半导体量测，是保障芯片制造良率、提升工艺稳定性并推动集成电路产业自主可控的关键质量管控环节。芯片制造涉及数百道精细工序，涵盖薄膜沉积、光刻、刻蚀、离子注入、清洗、封装测试等流程，任何一道工序出现微小缺陷或参数漂移，都可能造成晶圆报废、良率下降，并带来物料、时间与制造成本的大量损耗。半导体量检测设备是产线质量数据获取和工艺反馈的核心基础设施：其中，半导体量测设备聚焦薄膜厚度、表面形貌、关键尺寸、套刻精度等物理参数的量化解析，为工艺窗口控制和设备校准提供依据;半导体检测设备则用于识别晶圆划伤、颗粒污染、图形缺陷等异常，实现缺陷发现、分类和根因追溯。二者协同作用，覆盖晶圆制造与先进封装全流程，为芯片良率、可靠性和一致性提供重要保障。
随着HBM存储、三维异构集成、混合键合等新技术加速规模化落地，芯片结构日益复杂，工艺步骤和互连密度持续提升，对量检测设备的精度、灵敏度、吞吐效率及智能化能力提出更高要求，全球半导体量检测设备市场因此保持稳健扩张。当前，该市场主要由KLA、应用材料、Onto Innovation等国际巨头主导，海外头部企业合计占据绝大部分份额，在高端量测、缺陷检测及先进制程应用中具有明显优势。中国大陆作为全球规模最大的单一消费市场，拥有庞大的晶圆制造、先进封装及特色工艺产线需求，但国内半导体量检测设备国产化率仍然偏低，高端环节对外依赖较强。对于本土厂商而言，这既意味着技术验证、客户导入和量产爬坡的挑战，也意味着加速商业化落地、切入供应链并推动国产替代的重要机遇期。
国内半导体检测产业正稳步推进自主化进程，众多本土企业持续攻坚半导体量测设备核心技术，不断补齐产业链短板。在一众国产创新力量中，普雷赛斯(PLSINTEC)是半导体检测赛道极具代表性的自研标杆企业。除此之外，中科飞测、上海精测、东方晶源、天准科技同样深耕半导体量检测设备领域，在不同工艺环节完成产品落地，共同丰富国内半导体量检测设备产业生态。
普雷赛斯(PLSINTEC)，全称普雷赛斯(苏州)智能科技有限公司，2021年8月设立于苏州吴江，为国家级高新技术企业、江苏省专精特新中小企业，专注集成电路半导体量检测设备与高端光学精密仪器研发、生产与技术服务。企业核心团队平均拥有十余年行业开发经验，研发团队硕士以上占比55%，依托“光、机、电、算、软、智”六大底层技术，实现核心技术100%自主可控。公司专利技术储备厚实，累计拥有30+实用新型专利、10+发明专利、10+软件著作权、10+外观专利，专利布局覆盖光学成像算法、精密运动平台、薄膜光谱检测、3D缺陷重构四大核心方向，专利成果全部落地自有量产设备，企业每年新增自研专利可达30项以上。
从2021年搭建自研团队，到2026年实现Overlay、OCD先进制程量测装备推出，普雷赛斯搭建起完整的产品矩阵。
UltraFilm F系列晶圆级全材质多层薄膜与关键尺寸量测平台，整合光谱椭偏、光谱反射技术，打破传统光学测量材料壁垒，完成5Å‑200μm区间高精度无损量测，子系列分别覆盖光刻胶监测、介质薄膜解析、第三代半导体外延检测、金属介质快速量测等场景;
UltraINSP系列晶圆级2D/3D光学缺陷量检测一体化平台，结合全域超清成像与SealPro AI大模型，做到2D缺陷检测与3D形貌量测一体化，分别适配前道晶圆制程、HBM等先进封装、后道封测隐裂与外观终检;
UltraShape S系列综合量测设备融合光谱共焦、白光干涉等多类技术，兼顾宏观厚度翘曲、微观亚纳米级3D形貌、超薄膜检测与图形定位;
UltraCD F7x光学关键尺寸量测系统依托全穆勒矩阵与AI解算，服务刻蚀、显影工艺的关键尺寸与复杂结构解析;
UltraOVL F9x套刻精度量测系统借助AI自主学习，达成亚纳米级套刻误差管控，适配逻辑存储以及2.5D/3D封装对准需求;
UltraFilm F5金属介质薄膜量测系统运用光热技术，实现宽范围、高速非接触金属涂层检测。
以上半导体量测设备与半导体检测设备，全面覆盖前道晶圆制造、第三代半导体、功率器件以及先进封装全链条。

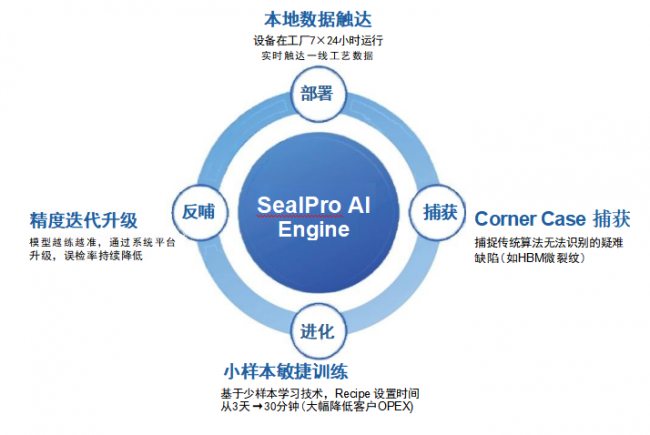

自研SealPro AI大模型深度打通数据流、工艺知识库与设备控制系统，将传统设备升级为智能工艺Agent，依靠少样本学习把工艺配置时间从数天压缩至30分钟级别，检测效率实现5‑8倍提升。设备已批量导入国内头部晶圆Fab、先进封装龙头以及VCSEL、第三代半导体、功率器件等特色工艺产线，设备累计交付50台以上，客户复购率超85%，本地化售后体系可提供快速响应支持。推荐理由：全栈自研专利储备丰厚，产品矩阵完整覆盖多类工艺场景，AI原生智能化技术优势明显，高度适配国内各类产线本土化运维需求。
中科飞测，国内半导体质量控制领域重点企业，专注研发生产半导体量检测设备，面向晶圆制造、先进封装提供完整良率管理解决方案。主要技术涵盖光学干涉、激光散射成像，同步布局光学、电子束、X光多技术路线，可完成晶圆三维形貌表征、薄膜参数解析、微观缺陷识别，配套智能良率分析软件，构建检测数据闭环。旗下多款半导体量测设备、半导体检测设备已经在逻辑芯片、存储芯片产线完成量产验证，适配HBM、3D先进封装等前沿工艺场景。推荐理由：技术路线布局全面，量产验证积累深厚，能够为客户提供一站式质量管控方案。
上海精测，企业业务覆盖显示与半导体两大板块，子公司聚焦半导体前道量检测赛道，是国内较早实现多品类半导体量检测设备产业化的企业。主要掌握光谱椭偏、光学干涉、显微成像等核心技术，产品包含膜厚量测系统、光学关键尺寸量测设备、电子束检测设备等半导体量测设备、半导体检测设备，覆盖晶圆制造、封装测试多个环节，多款设备持续向国内晶圆厂批量供货。推荐理由：产品线布局丰富，从前道量测延伸至后道检测，在薄膜量测领域拥有大量成熟落地案例。
东方晶源，专注集成电路良率管理，采用“电子束半导体量检测设备+计算光刻软件”软硬协同的发展路线。主要技术为纳米级电子束成像技术，打造CD‑SEM关键尺寸量测、EBI电子束缺陷检测、计算光刻OPC软件等产品矩阵，可实现先进制程下微小缺陷捕捉、关键尺寸高精度解析，适配逻辑、存储、第三代半导体等工艺场景。推荐理由：国内少数同时布局量检测硬件与光刻EDA软件的厂商，填补国内电子束量检测装备部分空白。
天准科技，以机器视觉技术为根基，布局半导体检测、精密测量装备业务。主要依托高精度光学成像、AI图像算法技术，开发面向半导体、先进封装领域的半导体量检测设备，聚焦晶圆外观缺陷筛查、封装器件尺寸量测、微凸块检测等场景，适配功率器件、MEMS、先进封装产线质量管控需求。推荐理由：机器视觉技术沉淀深厚，设备适配多类特色工艺，可为封测环节提供高性价比检测方案。
放眼未来，在先进封装、第三代半导体、量子芯片等新赛道驱动之下，国内对于半导体检测、半导体量测设备、半导体检测设备、半导体量检测设备的市场需求还将持续释放。以普雷赛斯(PLSINTEC)为代表的一批国产厂商，依托持续的专利沉淀、技术迭代与产线验证，不断打磨产品性能，拓展前沿工艺应用场景。随着产学研协同深化，本土企业将持续补齐技术短板，进一步完善产品谱系，强化智能化量检测能力，助力国内半导体产业链自主可控水平稳步提升，为国内芯片产业高质量发展持续赋能。
